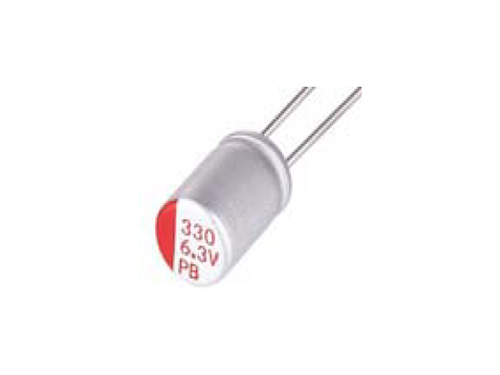

PCB固态电容凭借高稳定性、长寿命、低阻抗等优势，已成为gao端电子设备的主流选择。

​

但判断PCB固态电容的好坏可通过外观检查、电气性能测试、工作状态监测等多维度进行。

一、外观检查（初步筛选）
固态电容外观损坏虽不如液态电容（如鼓包、漏液）明显，但仍可通过细节判断：
表面完整性
裂纹或变形：电容表面（尤其是顶部和侧面）是否有肉眼可见的裂纹、凹陷或膨胀，这可能是内部电解质失效或焊接应力导致。
封装破损：贴片式电容（SMD）的塑料外壳若破损、露铜或电极脱落，直接影响电气连接。
焊点与引脚
虚焊或脱焊：观察电容引脚与 PCB 焊盘的连接处是否有缝隙、焊盘脱落或氧化发黑（可能因过热或焊接不良导致）。
腐蚀痕迹：若周围元件或 PCB 有白色粉末或锈迹，可能是其他元件泄漏的电解液间接腐蚀电容引脚。
标识清晰度
正规电容印有清晰的参数标识（如容量、耐压、品牌、批次号），若标识模糊、褪色或无标识，可能为劣质产品或长期高温老化所致。
二、电气性能测试（核心方法）
需借助专业仪器检测电容的关键参数，判断其是否符合标称值及电路要求。
1. 电容表 / 万用表测试
容量测量：
断开电容一端引脚（或拆焊），用高精度电容表（分辨率≥0.1μF）测量实际容量。
正常范围：容量偏差通常在标称值的 ±10%~20%（具体参考电容规格书，如电解电容允许 ±20%），若容量低于标称值的 50% 或高于 + 30%，可能已失效。
ESR（等效串联电阻）测试：
部分万用表具备 ESR 测量功能，或使用专用 ESR 表。
正常范围：固态电容 ESR 远低于液态电容（通常≤0.1Ω），若实测 ESR 显著高于标称值（如超过 0.5Ω），可能内部电解质老化或接触不良。
漏电流检测：
对电容施加额定电压，用万用表电流档测量漏电流。
正常范围：固态电容漏电流极低（μA 级别），若漏电流超过规格书允许值（如 > 100μA），说明绝缘性能下降，可能失效。
2. 示波器辅助测试
纹波观测：在电路通电状态下，用示波器测量电容两端的纹波电压。
若纹波幅度明显高于设计值（如超过电源规格书允许的 5%），可能是电容失效导致滤波能力下降。
频率响应测试：输入高频信号（如 100kHz），观察电容两端的阻抗变化，失效电容可能出现高频衰减异常。
3. 替换法验证
若怀疑某电容损坏，用同规格正常电容替换，观察电路功能是否恢复（如设备重启、异响消失、电压稳定等）。
此方法适用于难以直接测量的场景（如多层 PCB 内部电容），但需注意焊接工艺避免二次损坏。
三、工作状态监测（动态评估）
在电路运行时，通过温度、噪声等间接现象判断电容状态。
温度感知
用红外测温仪或手感（需注意安全）检测电容表面温度。
正常情况：固态电容工作温度通常低于 80℃（环境温度 + 温升）若明显发烫（超过 100℃），可能是内部阻抗增大、漏电流超标或长期过载导致老化。
异常噪声
若电路中出现高频啸叫（尤其是电源模块）可能是固态电容 ESR 升高，无法有效抑制纹波，导致电感或其他元件共振。
系统故障现象
电容失效可能引发间歇性死机、重启、电压波动等问题（如主板 CPU 供电电容失效导致电脑蓝屏）需结合电路原理定位故障点。
四、常见失效原因与预防
主要失效模式
电解质老化：长期高温下导电聚合物逐渐失效，导致容量下降、ESR 升高。
机械应力：PCB 弯曲、振动或焊接时的热应力导致引脚断裂或内部电极脱落。
过电压 / 过电流：超过额定耐压或纹波电流，引发内部击穿或发热损坏。
预防措施
设计阶段：选择耐温等级更高的电容（如 105℃规格），预留足够电压 / 电流裕量（建议耐压≥1.5 倍工作电压）。
生产工艺：控制焊接温度（回流焊峰值≤260℃，持续时间≤30 秒），避免电容过热。
维护保养：定期清理电路板灰尘，避免散热不良导致电容长期处于高温环境。
五、注意事项
断电操作：测试前务必断开电路电源，对电容进行放电（尤其是高压电路）避免残留电荷损坏仪器或引发触电。
区分电容类型：钽电容与铝固态电容特性不同（如钽电容更易因反向电压击穿）需参考规格书选择测试方法。
专业工具优先：对于精密电路（如服务器主板、工业控制板）建议使用专业示波器、LCR 电桥等设备进行全面参数测试，避免误判。
