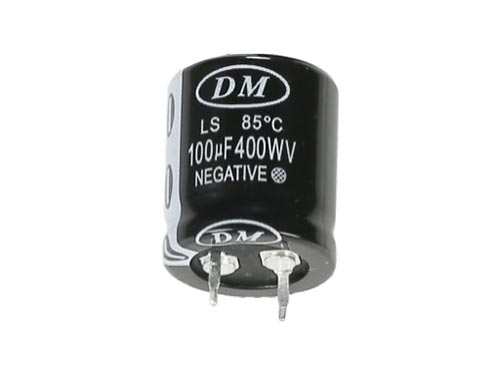

黑金刚SMD电解以高可靠性、长寿命和优异的电气性能著称，广泛应用于工业电源、变频器、新能源等领域。
下面来看一看黑金刚SMD电解设计注意事项有哪些？
一、电路参数设计
1. **电压与降额**
- 直流工作电压 + 纹波峰值，**严禁超过额定电压**；浪涌瞬时超压也会造成漏电流上升、短路失效。
- 液态 SMD：工作电压建议不超过额定 80%；
- 高分子固态：常规降额，高温＞85℃场景建议进一步降压；
- 混合型 HXJ/HXE（车规）：125‑135℃高温，严格按 datasheet 电压降额；
- 注意：**高分子固态耐压上限低，＞35V 优选用 HXJ/HXE 混合型，不要选普通固态**。
2. **纹波电流与频率修正**
- 实际纹波 RMS 电流必须≤规格书额定纹波电流；超纹波会发热、缩短寿命、短路失效日本ケミコ...。
- 开关频率不是 120Hz 时，**必须用规格书频率修正系数折算允许纹波电流**，高频下允许纹波会变大。
- 多颗并联：要考虑电流均衡，避免单颗过载；**不建议自行串联使用，串联会电压分压不均，易过压损坏，串联方案务必咨询原厂**。
3. **禁止使用场景（高分子固态重点）**
不适合：高阻电压保持电路、信号耦合电路、长时常数 RC 电路；不适合频繁大电流急速充放电回路。
4. **反向电压风险**
- 严禁持续反向电压；瞬态反向纹波峰值，固态不能超过额定电压 10%；液态几乎不能承受反压，反接直接发热、鼓包、短路。
- 只能用于直流滤波，不能用于交流回路。
二、PCB 布局与封装
1. **极性**
- SMD 黑金刚本体**彩色条纹为负极**；和钽电容正好相反，千万不要混淆。
- PCB 封装丝印必须清晰标出负极（条纹 /‑符号），做 DRC 极性检查；封装库务必核对规格书尺寸图，很多库极性画错。
- 焊盘尺寸、钢网开孔严格遵循 datasheet 推荐焊盘，防止虚焊、立碑。
2. **布局散热**
- 滤波电容尽量靠近电源输出 / 输入引脚，减小走线寄生电感。
- **远离大功率 MOS、电感等发热器件，PCB 背面也不要布放高温元件**；周边热源会抬高电容本体温度，大幅缩短寿命。
- 器件之间预留散热间隙，不要紧贴发热元器件。
3. **机械应力**
- SMT 贴装吸附压力不要超标；跌落、磕碰后的电容禁止使用；禁止挤压本体，会损伤内部结构。
- 注意器件高度，保证贴片机吸嘴运动空间，避免结构干涉。
三、焊接工艺（回流焊）
1. 严格执行规格书回流温度曲线，控制峰值温度、高温保持时间；
2. 双面板尽量避免电容二次回流；多次高温会加速电解液挥发（液态、混合型）。
3. **清洗限制**：禁止卤素溶剂、碱性、萜烯、二甲苯、丙酮清洗；会腐蚀铝壳、老化封口、擦掉本体丝印；尽量免清洗工艺。
混合型（HXJ/HXE）含有少量电解液，焊接管控同液态电解。
四、环境与可靠性
1. **温度范围**：严格在系列温度区间内；液态 105℃；固态‑55~105℃；HXJ 125℃、HXE 135℃，不要超温使用。温度每升高 10℃，寿命大致减半。
2. **储存条件**
- 长期高温高湿（＞35℃，＞75% RH）存放，漏电流会上升；上电前建议用 1kΩ 电阻做复电老化处理。
- 已经通电过的电容，不建议拆板二次复用。
3. 避免结露、腐蚀性气体、臭氧、紫外线环境；振动冲击不能超过规格书额定值。
